- ตั้งค่า Port channel (Ether-Channel, Link-Aggregation) ให้ Cisco switch Layer2
ตัวอย่าง
- ลูกค้าต้องการให้ทำ Port Channel ระหว่าง Cisco Switch สองเครื่องเพื่อเป็น Up-link โดยใช้ Port GE25 และ GE26 (UTP CAT6)
- หากสายสัญญาณเส้นใดเส้นหนึ่งขาดหรือชำรุดระบบยังทำงานต่อไปได้
- ตั้งค่า Up-link ให้เป็น Trunk และ Allow ทุกๆ VLAN
- เครื่องคอมพิวเตอร์
- สาย LAN
- IP Address ของอุปกรณ์ (Cisco switch)
- Username และ Password
- Network Diagram (แนะนำ)
IP Address เริ่มต้น(Default IP Address) หรือหลังคืนค่าโรงงานของ Cisco Switch คือ 192.168.1.254
[ihc-hide-content ihc_mb_type="show" ihc_mb_who="6" ihc_mb_template="3"]
- ตรวจสอบสายสัญญาณต้นทางและปลายทาง

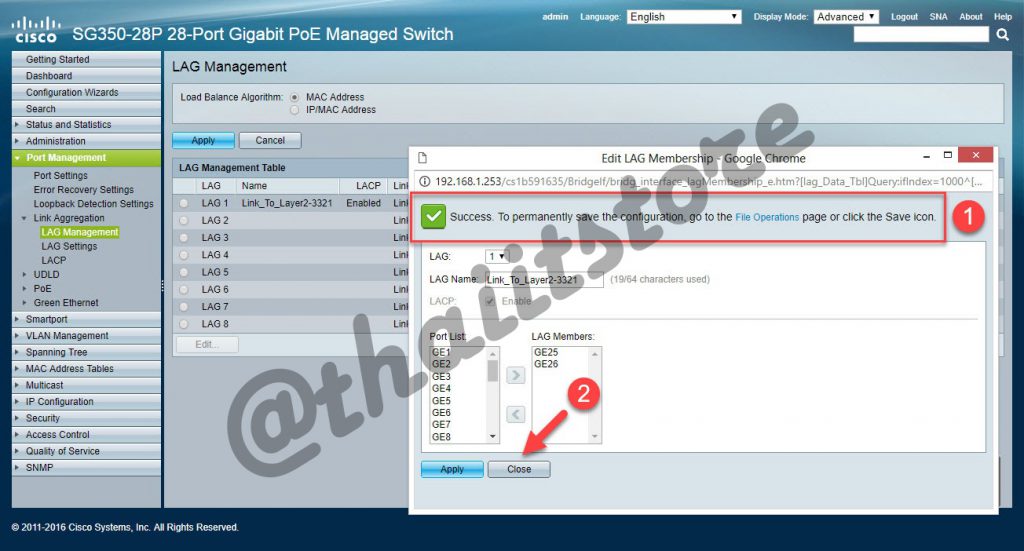

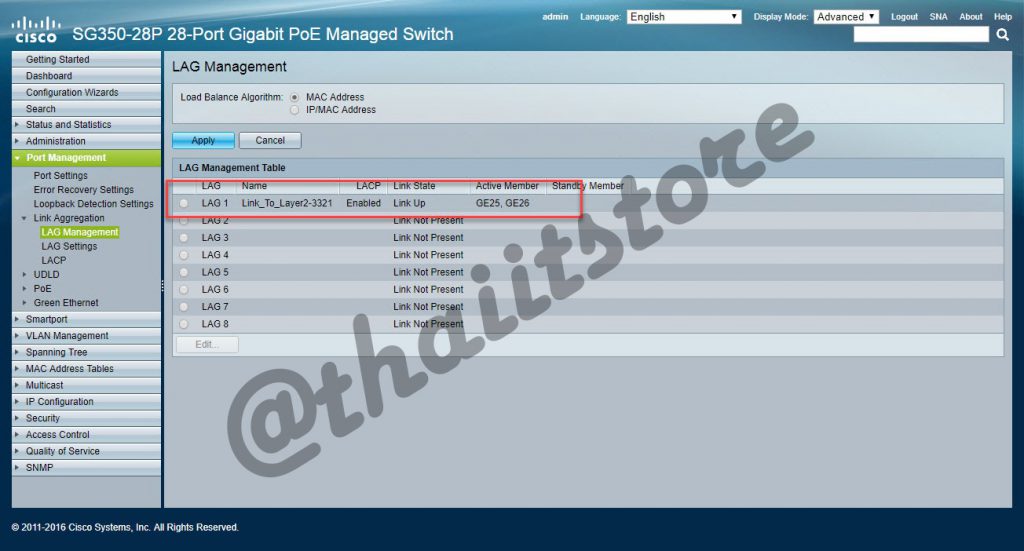

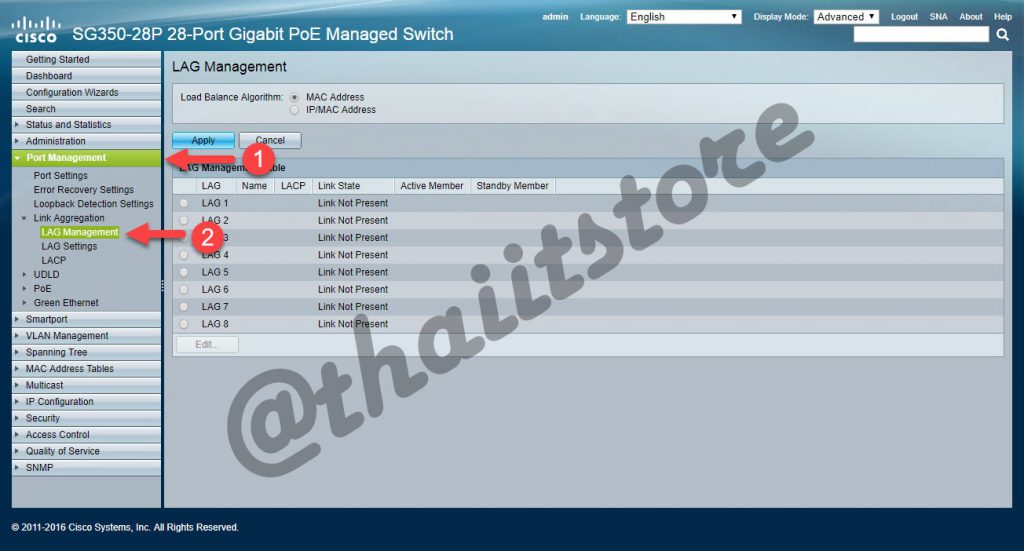

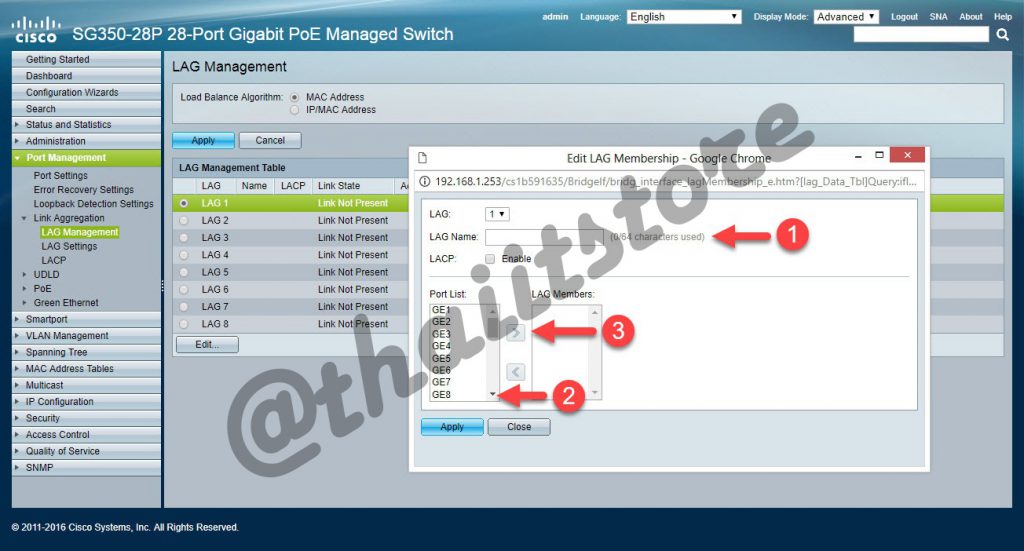

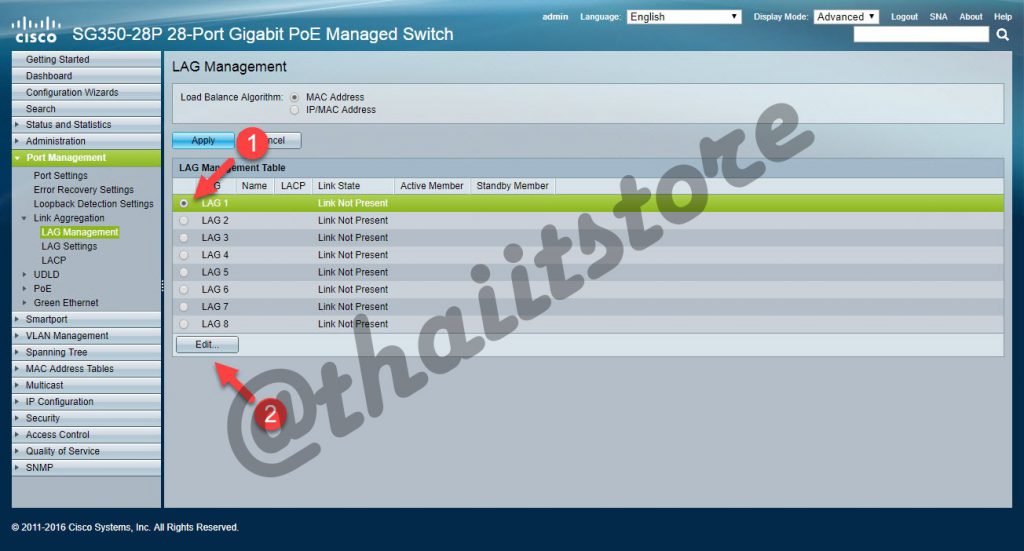

- นำ Port GE25 และ Port GE26 ไปอยู่ใน Group 1 (LAG 1)

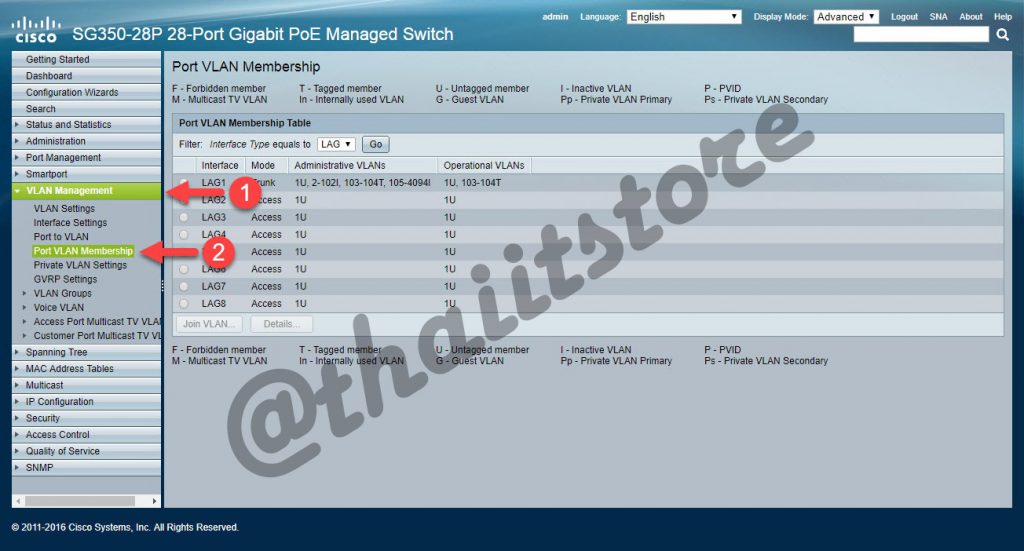

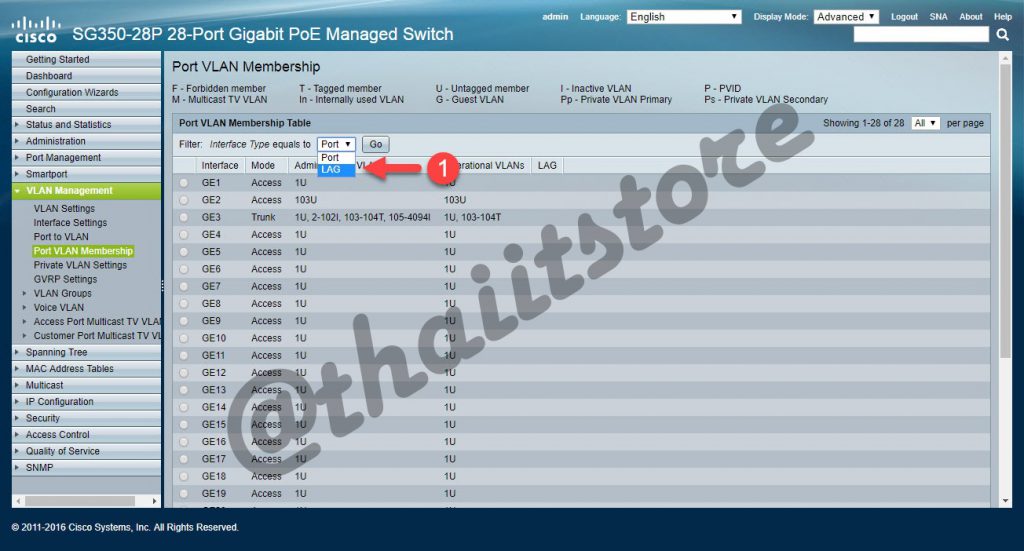

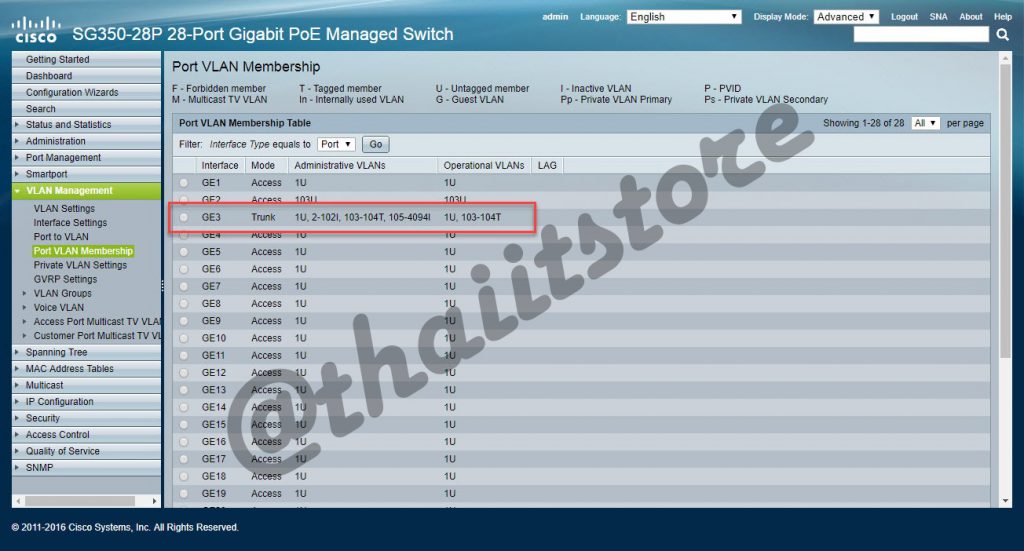

- ตั้งค่า Port LAG 1 ให้เป็น Tunk และ Allow ทุกๆ VLAN
- การสร้าง VLAN คลิก ที่นี่
- การสร้าง Trunk และอนุญาตให้ผ่านได้ทุก VLAN คลิก ที่นี่
[/ihc-hide-content]
