Aironet เปลี่ยน K9 เป็น K9C เปลี่ยนจาก CAPWAP เป็น Mobility Express

วัตถุประสงค์

  1. เปลี่ยน Cisco Aironet K9 เป็น K9C
  2. เปลี่ยนเฟิร์มแวร์ (Firmware) จาก CAPWAP เป็น Mobility Express (ME)

สิ่งที่ต้องเตรียม

  1. PoE Switch หรือ Power injector
  2. เครื่องคอมพิวเตอร์
  3. Putty หรือ SecureCRT
  4. TFTP Server
  5. Cisco Firmware (.TAR)
  6. สาย LAN จำนวน 2 เส้นหากใช้ PoE Switch หรือสาย LAN จำนวน 3 เส้นหากให้ Power Injector
  7. Cisco Console Cable

ขั้นตอน

ห้ามเชื่อมต่อ Cisco Switch เข้าระบบเครือข่ายขณะตั้งค่าครั้งแรก

Cisco Serial Port Setup: Bits per sec: 9600, Data bits: 8, Parity: none, Stop bits: 1, Flow control: none

Default username and password คือ cisco

Default enable password คือ cisco

[ihc-hide-content ihc_mb_type="show" ihc_mb_who="2,3,5" ihc_mb_template="1"]
  1. เชื่อมต่อสาย LAN(UTP) จากเครื่องคอมพิวเตอร์ไปยัง Cisco Switch และเชื่อมต่อสาย Serial Port(Console)ไปยัง Cisco Aironet ที่ Console Port
  2. เชื่อมต่อ Cisco Aironet ไปยัง Cisco PoE Switch หรือต่อผ่าน Cisco Power Injector
  3. รอให้อุปกรณ์ boot เสร็จเรียบร้อย (เขียว กระพริบค้าง หรือ เขียว แดง เหลือง กระพริบตามลำดับ)
  4. ตั้งค่า Putty (วิธีตั้งค่า Console ที่นี่)
  5. ตั้งค่า DHCP Server
[/ihc-hide-content]

วิธีการ

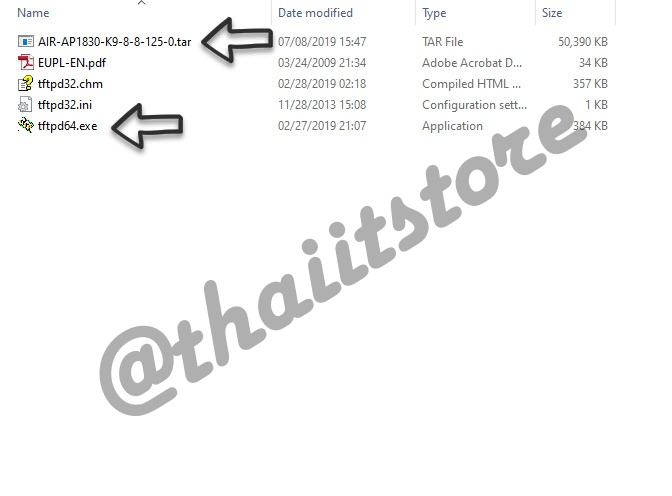

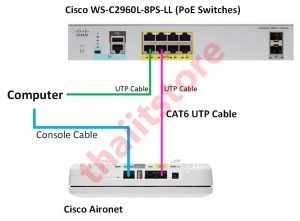

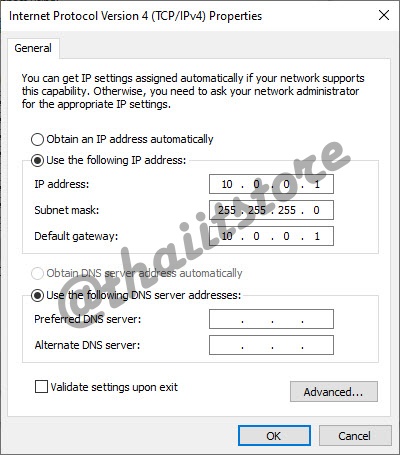

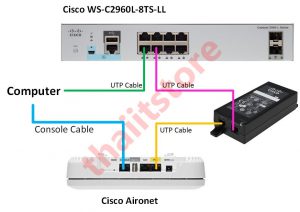

[ihc-hide-content ihc_mb_type="show" ihc_mb_who="2,3,5" ihc_mb_template="1"]1.การเชื่อมต่อระหว่าง Cisco Aironet - Cisco PoE Switch - Computer 2. การเชื่อมต่อระหว่าง Cisco Aironet - Power Injector - Computer   3. เตรียม TFTP Server (สามารถ Download Software และติดตั้ง ที่นี่)   4. Download Cisco Firmware (.TAR) ตามรุ่นและเวอร์ชั่นของ Cisco Aironet (ขั้นตอนการ Download Cisco Aironet Firmware ที่นี่)   5. นำ Aironet Firmware (.TAR) ไปวางที่ TFTP Server 7. ตั้ง IP Address ให้เครื่องคอมพิวเตอร์เป็น
  • IP Address: 10.0.0.1
  • Netmask: 255.255.255.0
  • Gateway: 10.0.0.1

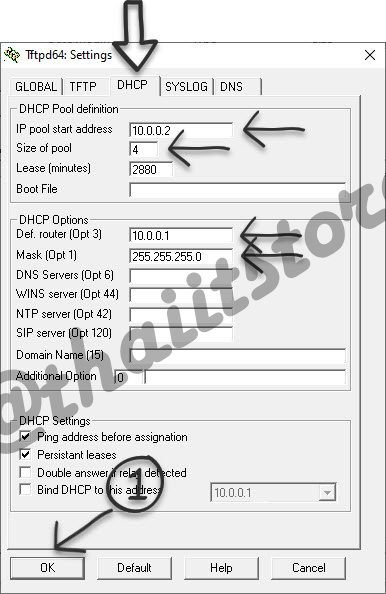

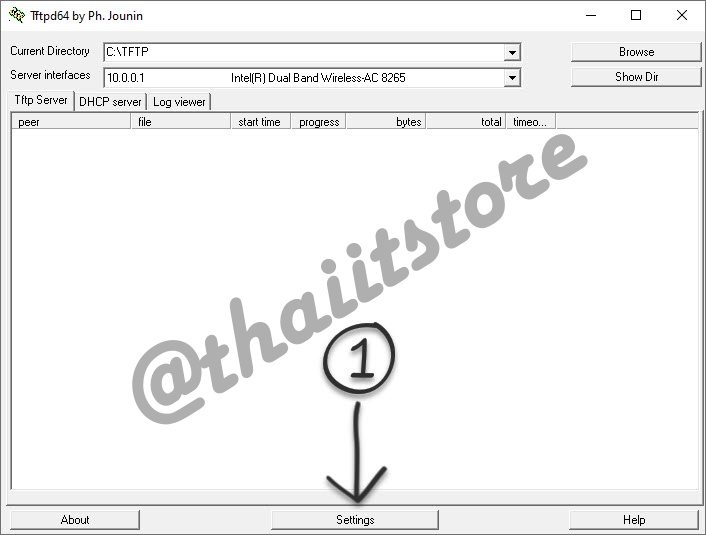

  8. เปิด TFTP Server และตรวจสอบความถูกต้อง   9. ตั้งค่า DHCP Server และตรวจสอบความถูกต้อง   10.[/ihc-hide-content]
